Découpe du verre profilé en U : méthode, règles de l’Avis Technique et calepinage
Expertise Profilit™ · Mise en œuvre

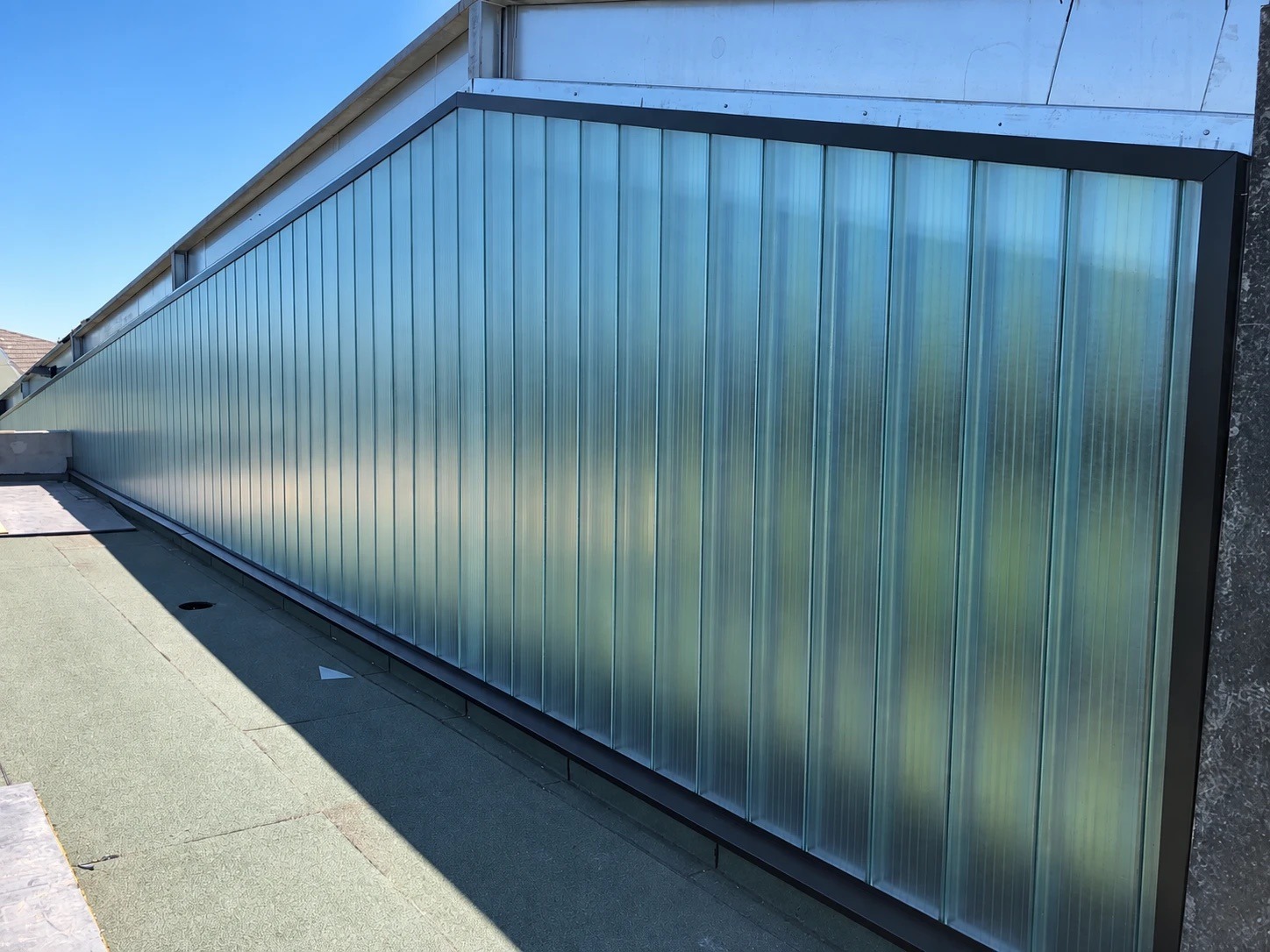

La découpe du verre profilé en U ne ressemble pas à celle d’un verre plat. Sa section en trois faces, son armature en fils d’acier inoxydable et la frontière entre verre armé et verre trempé en font une opération à part, qui se décide dès la commande. Mal exécutée, elle fragilise le bord du verre, précisément là où naissent la plupart des casses. Voici ce que l’Avis Technique autorise, la méthode que nous appliquons et ce qu’un maître d’œuvre doit exiger de son poseur.
Par l’équipe technique ACCROVER, poseur certifié Pilkington Profilit™
L’essentiel. Seul le verre profilé Pilkington Profilit™ armé (recuit) se recoupe sur chantier, en longueur comme en largeur. Les versions trempées (T-H, Wave T-H, T-H Color) ne se coupent jamais : elles sont livrées à leur longueur définitive, ce qui impose un relevé de cotes et un calepinage préalables. La méthode est fixée par l’Avis Technique 2.1/14-1649_V3 : tracé continu de l’âme vers les ailes, rupture, sectionnement des fils, puis façonnage obligatoire des bords. La tolérance de coupe admise est de ± 3 mm.
Pourquoi la découpe du verre profilé est-elle une opération technique ?
Le Pilkington Profilit™ est un verre coulé-laminé en forme de U, conforme à la norme NF EN 572-7. Il se compose d’une âme (la face principale, appelée traverse dans les documents du fabricant) et de deux ailes de 41 mm ou 60 mm selon les séries. La version standard est armée dans le sens longitudinal de fils d’acier inoxydable de 0,4 mm de diamètre : 7 fils pour un K22, 8 pour un K25, 10 pour un K32 et 15 pour un K50.
Couper ce produit revient donc à traiter trois plans de verre en une seule opération continue, puis à sectionner une armature noyée dans la masse sans écailler les arêtes. Sur un verre plat, une coupe imparfaite se voit tout de suite. Sur un verre en U, elle passe souvent inaperçue jusqu’à la casse.
En effet, le bord de coupe est le point faible de tout verre recuit. La molette y crée des micro-fissures, et les paramètres de coupe (pression, type de molette, lubrifiant) influencent directement la résistance du chant. C’est aussi en rive que s’amorce la casse thermique des vitrages, et le verre armé compte parmi les verres les plus sensibles à ce phénomène.
Quels verres Profilit™ peut-on recouper sur chantier ?
C’est la première question à se poser, idéalement dès la phase études. L’Avis Technique est sans ambiguïté :
| Gamme | Nature du verre | Recoupe sur chantier | Conséquence |
|---|---|---|---|
| Profilit™ armé (K22, K25, K32, K50, séries /60/7) | Recuit, armé fils inox | Oui, longueur et largeur | Ajustement possible sur site |
| Profilit™ Wave (armé) | Recuit ondulé, armé | Oui | Même méthode que l’armé |
| Profilit™ T-H / Wave T-H | Trempé HST (NF EN 14179) | Non | Livraison en longueurs finales, calepinage préalable |
| Profilit™ T-H Color | Trempé émaillé HST | Non | Ni recoupe, ni façonnage après émaillage et trempe |
Verre profilé trempé : aucune reprise possible
Un verre trempé que l’on tente de couper éclate en totalité. Sur un projet en Profilit™ T-H, chaque profilé, y compris le dernier de rive, doit donc être commandé à ses dimensions définitives. Le relevé de cotes et le calepinage deviennent des étapes critiques : une erreur ne se rattrape pas au chantier, elle se paie en délai de refabrication.
Dans quels cas découpe-t-on un verre profilé armé ?
En pratique, le verre armé est livré en longueurs fixes, d’après les cotes relevées par le poseur avant commande, et il arrive prêt à poser. La découpe intervient dans quatre situations :
- Délignage longitudinal du dernier profilé : en pose verticale, seul le dernier verre posé est recoupé dans sa largeur pour fermer la paroi selon l’espace restant.
- Mise à longueur à partir d’un stock de barres, qui mesurent jusqu’à 6 m (7 m pour les séries /60/7, 5 m pour le K50).
- Coupes en biais pour les rampants, les pignons et les formes non orthogonales : l’Avis Technique admet les coupes en biseau.
- Reprise après une erreur de relevé, ou en pose horizontale, où les premiers et derniers niveaux utilisent des verres coupés longitudinalement.
Comment se déroule la découpe d’un verre Profilit™ armé ?

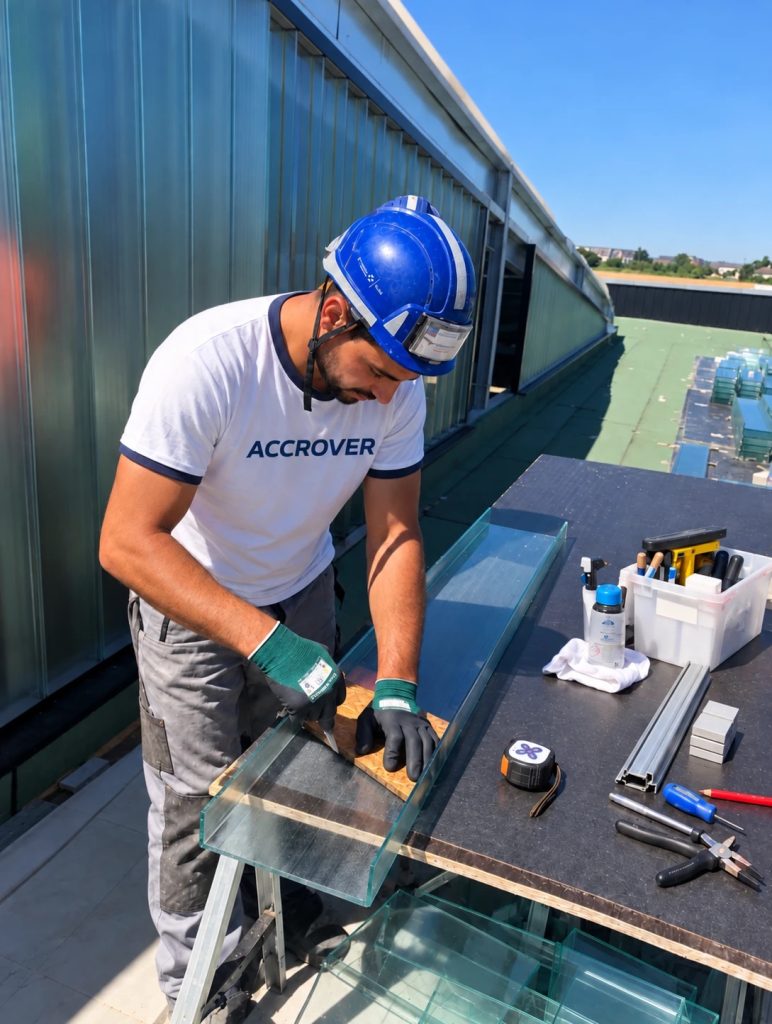

Un poste de coupe préparé
La qualité de coupe se joue avant le premier passage de molette. Les prescriptions du fabricant imposent un verre propre, sec et à température constante, posé sur une table plane recouverte de feutre : le verre ne doit jamais toucher une table métallique ni le sol. Le coupe-verre est un modèle spécial pour verre profilé armé, à tête effilée, trempé dans un lubrifiant de type pétrole. Ses molettes s’usent et se remplacent régulièrement. Un gabarit guide les coupes à dimension, une règle les coupes longitudinales.
La méthode en cinq étapes
L’Avis Technique 2.1/14-1649_V3 décrit la séquence au § 2.4.3.3. Nous l’appliquons sans raccourci :

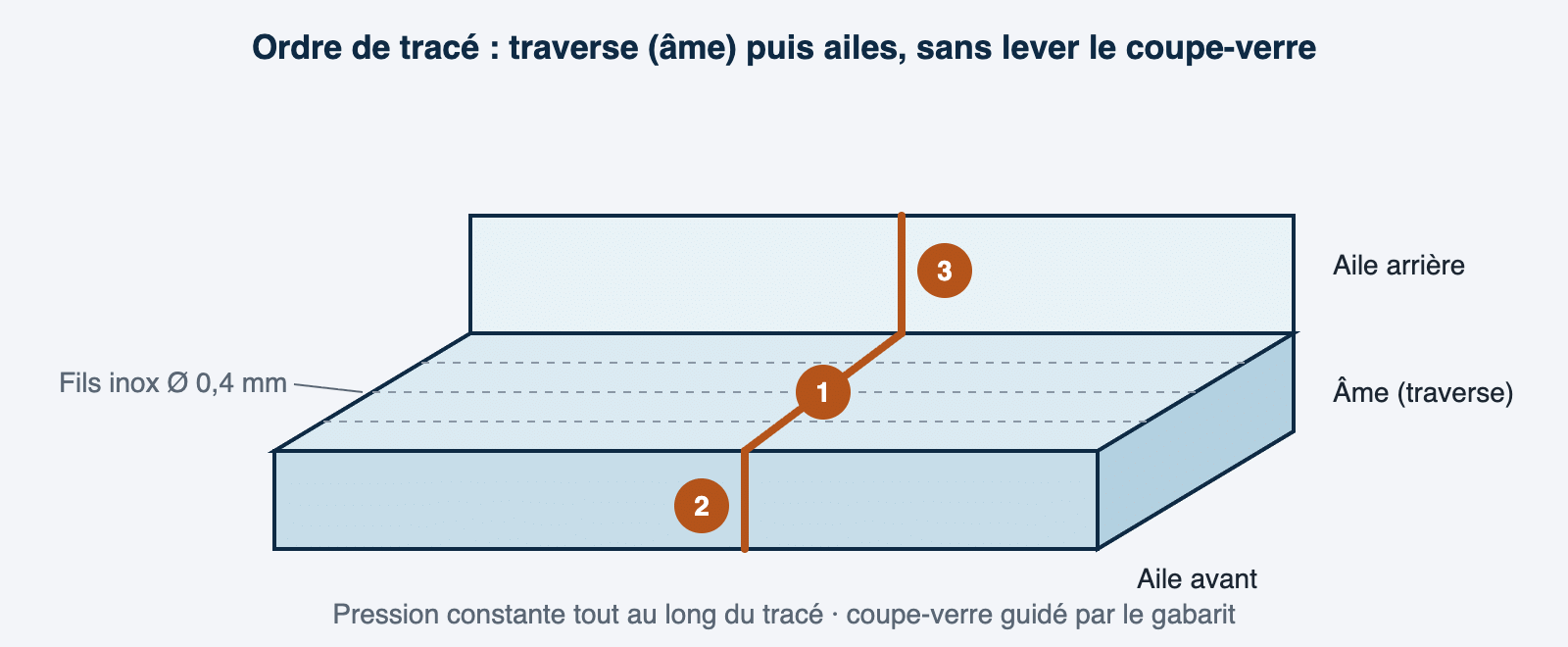

- Tracer. Le verre est calé contre le gabarit. La molette passe d’abord sur l’âme, puis sur les ailes, sans interruption et avec une pression constante. Un tracé repris crée des départs de fissures.
- Détoner les ailes. Un choc léger, donné avec la partie plate du coupe-verre au droit du tracé, fait apparaître une amorce de rupture.
- Filer l’entaille. Le coupe-verre est placé sous le verre, au niveau de l’entaille. Un appui sur la partie à enlever propage alors la rupture sur toute la section.
- Rompre l’armature. Les fils d’acier cèdent sous des appuis et soulèvements alternés du verre, sans abîmer les arêtes de coupe.
- Façonner. Les bords sont rectifiés et les arêtes abattues à la pierre carborundum. Les extrémités saillantes des fils sont coupées puis repliées dans le sens de l’âme.
Pourquoi le façonnage des bords conditionne-t-il la tenue du verre ?
Le fabricant le formule clairement : il faut façonner les bords dans tous les cas, afin de rendre inopérantes les micro-fissures laissées par la coupe. Un bord brut concentre les contraintes. Lorsque la partie ensoleillée du verre chauffe alors que sa rive reste froide en feuillure, c’est à cet endroit que la fissure démarre.
Deux gestes complètent le façonnage. D’abord, les fils saillants sont coupés et repliés, pour ne créer aucun point dur contre le cadre ou l’intercalaire. Ensuite, les sorties de fils peuvent recevoir un silicone neutre : par capillarité, l’humidité peut cheminer le long de l’armature, même en inox.
Le point de vue ACCROVER
Sur nos chantiers, un verre découpé qui n’est pas façonné ne quitte pas le poste de coupe. La règle est simple, elle se contrôle à l’œil, et elle reste l’une des meilleures assurances contre la casse différée.
Quelles cotes déduire et quelles tolérances respecter ?

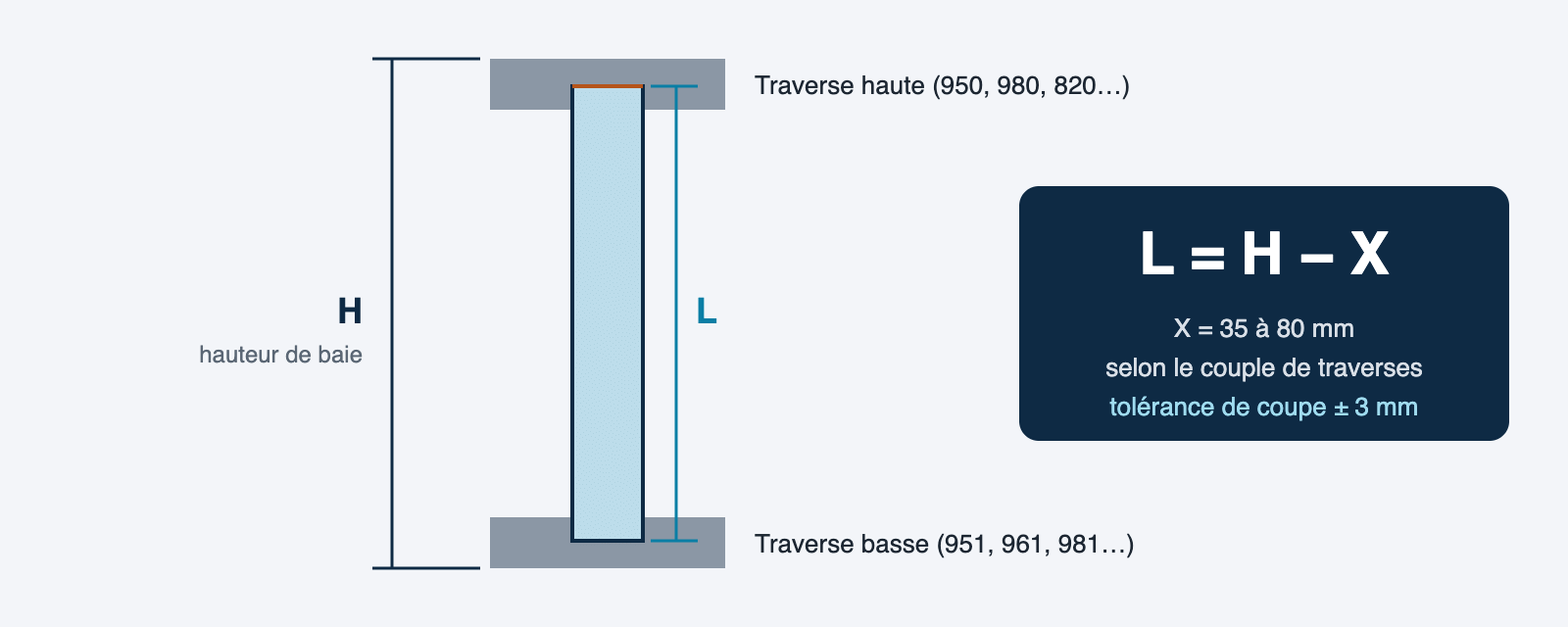

Couper juste suppose d’abord de calculer juste. En pose verticale, la longueur du verre se déduit de la hauteur de baie par la formule L = H − X, où X dépend du couple de traverses du cadre.
| Traverse basse | Traverse haute / montant | X à déduire |
|---|---|---|
| 951 | 950 | 35 mm |
| 961 | 950 | 60 mm |
| 961/.. | 950 | 55 mm |
| 981, 981/.. | 980 | 60 mm |
| 821, 821/.. · 811, 811/.. · 831 | 820 · 810 · 830 | 80 mm |
Quelques valeurs de l’Avis Technique sont à garder en tête :
- ± 3 mm de tolérance de coupe admissible ;
- une prise en feuillure minimale de 12 mm en traverse haute, compatible avec les déplacements de la structure porteuse ;
- un jeu de 3 mm entre profilés adjacents pour recevoir le joint d’étanchéité ;
- si les cotes ont été respectées, un espace subsiste entre le haut du verre et le fond de l’intercalaire PVC supérieur : c’est le contrôle visuel immédiat d’une bonne coupe.
Les intercalaires PVC, qui servent de cales, se découpent eux aussi à la largeur du verre : par exemple 240 mm en simple paroi et 227 mm en double paroi pour un K25 de 262 mm.
Quelles erreurs de découpe provoquent la casse ?
Ce sont, le plus souvent, les mêmes que nous constatons en reprise de chantier :
- Couper sur une surface métallique ou au sol, d’où rayures, éclats et chocs sur les arêtes avant même la pose.
- Tracer en plusieurs fois ou relâcher la pression au passage de l’âme aux ailes : la rupture dévie et l’arête s’écaille.
- Utiliser une molette usée ou non lubrifiée, qui gratte le verre au lieu de l’inciser.
- Négliger le façonnage : le verre tient à la pose, puis casse une saison plus tard.
- Laisser des fils saillants au contact du cadre aluminium ou des équerres.
- Découvrir au chantier que le verre est trempé, ce qui impose une refabrication.
Découpe en atelier ou sur chantier : ce que le prescripteur doit exiger
Le fabricant recommande de préparer au maximum en amont : cadres aluminium coupés à longueur, assemblages d’angles préfabriqués, verres commandés à leur longueur exacte. La découpe sur site reste encadrée par l’Avis Technique, mais elle doit rester l’exception : dernier profilé de rive, ajustement ponctuel, coupe biaise.
Pour un maître d’œuvre ou une entreprise générale, trois points se vérifient dès la consultation. Le CCTP doit préciser la nature du verre, armé ou trempé, car elle conditionne tout le calepinage. Le poseur doit ensuite produire un relevé de cotes et un calepinage avant commande. Enfin, le façonnage des bords coupés doit figurer dans ses procédures, et pas seulement dans ses intentions. Notre article sur le nouvel Avis Technique du Pilkington Profilit détaille le cadre réglementaire de ces exigences.
Chez ACCROVER, notre bureau d’études établit le calepinage à partir d’un relevé de cotes rigoureux, et les verres arrivent prêts à poser. Moins de découpes sur site, c’est moins de risques, des délais tenus et une façade plus durable. La séquence complète de montage est décrite dans notre guide de pose du Profilit.
Questions fréquentes sur la découpe du verre profilé
Peut-on couper un verre Pilkington Profilit™ sur chantier ?
Oui pour le Profilit™ armé, en longueur comme en largeur, selon la méthode décrite par l’Avis Technique 2.1/14-1649_V3. Non pour les versions trempées T-H, Wave T-H et T-H Color, livrées à leur longueur définitive. Un projet en verre trempé impose donc un relevé de cotes précis et un calepinage établi avant la commande.
Peut-on couper du verre trempé ?
Non. La trempe thermique met la surface du verre en compression et son cœur en tension. Toute découpe, perçage ou meulage réalisé après la trempe libère ces contraintes et fait éclater le verre en petits fragments. Le façonnage se fait donc toujours avant la trempe, en usine. Pour un ajustement sur site, il faut prévoir du Profilit™ armé, s’il répond aux exigences de sécurité du projet.
Quelle tolérance de coupe est admise sur un verre profilé ?
L’Avis Technique du Pilkington Profilit™ fixe une tolérance de coupe admissible de ± 3 mm, identique à la tolérance en longueur des verres trempés. En pose verticale, cette tolérance s’applique à la longueur calculée L = H − X, où X varie de 35 à 80 mm selon le couple de traverses du cadre.
Faut-il façonner les bords après la découpe ?
Oui, systématiquement. Les bords de coupe sont rectifiés et les arêtes abattues à la pierre carborundum afin de neutraliser les micro-fissures, qui sont l’origine principale des casses différées. Les fils d’armature saillants sont coupés et repliés, et leurs sorties peuvent être protégées par un silicone neutre.
Quel profilé est recoupé en pose verticale ?
En règle générale, seul le dernier profilé posé est recoupé, dans sa largeur, pour fermer la paroi selon l’espace restant. Tous les autres arrivent sur le chantier à leur longueur définitive, calculée d’après les cotes relevées par le poseur. Les coupes en biais, pour les rampants et les pignons, sont également admises sur le verre armé.
L’expertise ACCROVER
Le Profilit™ doit être mis en œuvre par un professionnel du verre qui maîtrise le NF DTU 39 et l’Avis Technique du système. ACCROVER fait partie des deux entreprises certifiées par Pilkington pour la pose du Profilit™ en France. Notre bureau d’études intégré prend en charge le relevé de cotes, le calepinage et la note de calcul, des petites verrières aux façades de grands ouvrages comme la gare Le Bourget Aéroport du Grand Paris Express. Découvrez nos façades en verre profilé Profilit.
Un projet en verre profilé ?
Relevé de cotes, calepinage, note de calcul, fourniture et pose : ACCROVER accompagne maîtres d’ouvrage, architectes et entreprises générales sur l’ensemble de la chaîne Profilit™. Contactez notre bureau d’études →
Sources. CSTB, Avis Technique n° 2.1/14-1649_V3, Pilkington Profilit™ (§ 2.3.1, 2.4.3.3, 2.4.3.4, 2.8) · Pilkington / NSG Group, instructions de mise en œuvre Pilkington Profilit™ (préparation du montage, découpe, façonnage des bords) · NF EN 572-7 (verre profilé armé et non armé) et NF EN 14179 (verre trempé HST) · Glassonweb, Edge strength of annealed float glass · National Glass, Thermal Breakage.
