Verre profilé en zone sismique : comment justifier un châssis de grande hauteur ?

Les façades en verre profilé séduisent de plus en plus les architectes pour les halls toute hauteur, les gares, les équipements sportifs ou les bâtiments culturels. Leur esthétique, leur diffusion lumineuse et leur capacité à couvrir de grandes surfaces vitrées expliquent cet engouement.

Mais lorsqu’un projet est implanté en zone sismique et que la hauteur libre du châssis dépasse les limites prévues par l’Avis Technique, une question apparaît rapidement : comment démontrer la conformité de l’ouvrage auprès du bureau de contrôle ?

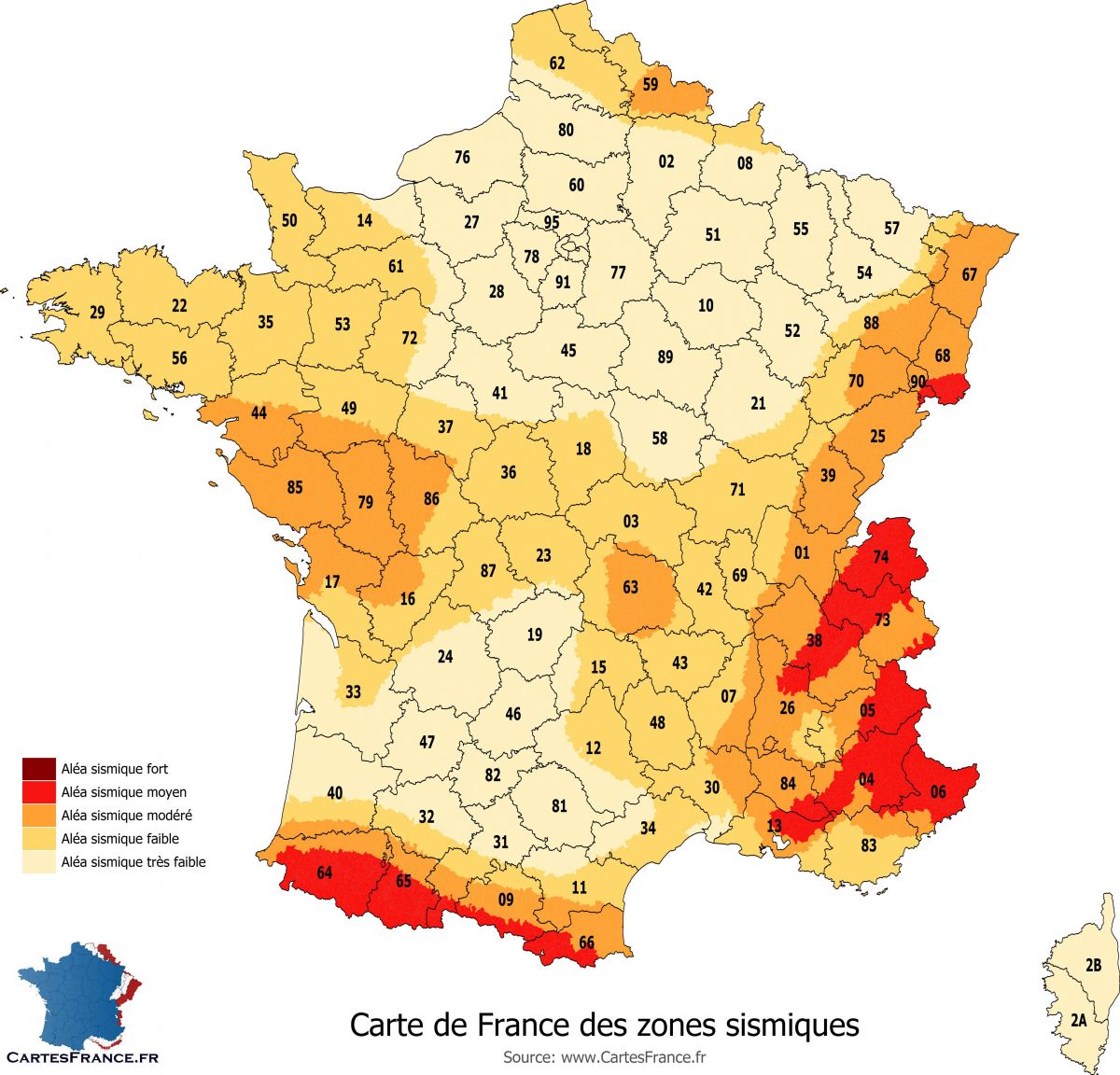

Pourquoi une façade en verre profilé doit être justifiée en zone sismique ?

Selon l’Eurocode 8 (NF EN 1998-1), une façade en verre profilé est considérée comme un élément non structural (ENS). Même si elle ne participe pas à la stabilité du bâtiment, elle doit résister aux sollicitations sismiques et rester compatible avec les mouvements de la structure.

Deux vérifications sont alors indispensables :

• la résistance du vitrage aux efforts sismiques
• la compatibilité avec les déplacements inter-étages du bâtiment

L’objectif est simple : éviter tout risque de rupture ou de chute d’éléments en cas de séisme.

La limite des 3 mètres : quand l’Avis Technique ne suffit plus

L’Avis Technique du Pilkington Profilit définit un domaine d’emploi précis, notamment en fonction :

• de la zone de sismicité
• de la catégorie d’importance du bâtiment
• de la hauteur du châssis

Lorsque la hauteur libre dépasse environ 3 mètres dans certaines configurations sismiques, le projet sort du cadre couvert par l’Avis Technique. Le bureau de contrôle ne peut alors plus s’appuyer uniquement sur ce document pour valider l’ouvrage. Une justification spécifique devient nécessaire.

La note de calcul sismique : la pièce maîtresse du dossier

La première étape consiste à produire une note de dimensionnement et de calcul (NDC) conforme à l’Eurocode 8. Cette étude permet de démontrer la capacité de la façade à résister aux efforts générés par un séisme.

Calcul de la force sismique appliquée

L’Eurocode 8 définit la force horizontale équivalente appliquée à un élément non structural : F_a=\frac{S_a\times W_a\times \gamma_a}{q_a}

Cette force dépend notamment :

• du poids du vitrage
• de la position du châssis dans le bâtiment
• de la zone sismique
• des caractéristiques dynamiques de l’ouvrage

Un point souvent sous-estimé : plus la façade est située en hauteur, plus les accélérations sismiques peuvent être importantes.

Vérification du verre profilé

La note de calcul doit ensuite vérifier :

• la résistance en flexion des profilés
• le comportement du vitrage sous sollicitation horizontale
• la répartition des efforts entre les différentes peaux dans le cas d’une double paroi

Le verre profilé feuilleté constitue souvent une solution particulièrement adaptée pour les ERP. En cas de rupture, les fragments restent maintenus par l’intercalaire, limitant fortement les risques pour les occupants.

Vérification des cadres et des ancrages

Dans de nombreux projets, la difficulté ne concerne pas le verre lui-même mais son environnement.

Les calculs doivent démontrer que :

• les ancrages résistent aux efforts sismiques
• les cadres aluminium absorbent les déformations prévues
• les jeux périphériques sont suffisants
• aucun contact verre-métal ne peut apparaître lors des déplacements de la structure

Pour les façades de très grande hauteur, des dispositions particulières peuvent être nécessaires :

• profils renforcés
• raidisseurs intermédiaires
• renforcement des jonctions verticales
• dispositifs spécifiques de maintien

ATEx, bureau de contrôle et validation du projet

Lorsqu’un projet dépasse le domaine d’emploi de l’Avis Technique, plusieurs acteurs interviennent dans le processus de validation.

Analyse préliminaire

Le bureau d’études examine :

• la zone sismique
• la hauteur des châssis
• la position des façades
• les données structure du bâtiment

Production de la note de calcul

La NDC est réalisée à partir des informations transmises par le BET structure, notamment les déplacements inter-étages et les caractéristiques dynamiques du bâtiment.

Validation par le bureau de contrôle

Le contrôleur technique analyse la méthodologie retenue et la conformité des justifications apportées.

Procédure ATEx

Dans les cas les plus complexes, une Appréciation Technique d’Expérimentation (ATEx) peut être demandée.

Cette démarche permet de sécuriser techniquement et assurantiellement des configurations innovantes ou hors normes.

Ce qu’il faut retenir

Une façade en verre profilé installée en zone sismique doit faire l’objet d’une justification spécifique dès lors qu’elle dépasse les limites prévues par l’Avis Technique.

La réussite du dossier repose principalement sur :

• une note de calcul conforme à l’Eurocode 8 ;
• la vérification du vitrage ;
• la justification des ancrages ;
• la prise en compte des déplacements de la structure ;
• une validation adaptée par le bureau de contrôle ou via une procédure ATEx.

ACCROVER : l’expertise des façades en verre profilé hors normes

ACCROVER accompagne les architectes, bureaux d’études et entreprises générales dans la conception et la justification de façades en verre profilé de grande hauteur.

Installateur certifié Pilkington Profilit, ACCROVER réalise les études de faisabilité, produit les notes de calcul et pilote les démarches de validation nécessaires auprès des bureaux de contrôle et du CSTB.

Pour un projet en verre profilé situé en zone sismique, l’anticipation est essentielle. Plus les contraintes sont identifiées tôt, plus les solutions techniques sont simples à mettre en œuvre.
